【结构和特点】

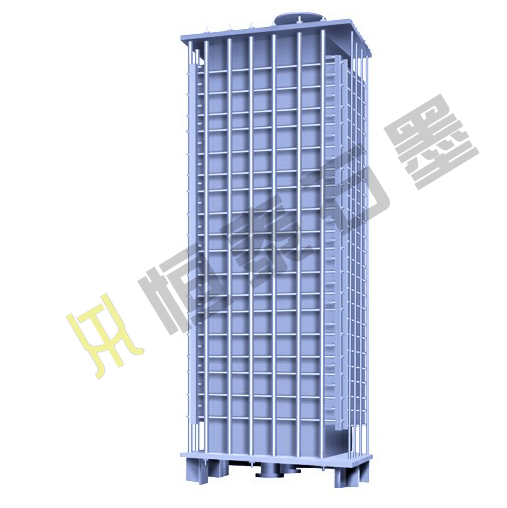

矩形块孔式换热器由矩形石墨封头、石墨换热块及其密封垫片等叠装组成。因换热块为整体结构、无胶结缝，因而结构强度较高，抗冲击性良好。

水封侧板为铸铁板，检修装拆简便。也可制成双向防腐结构。该设备可用加热器、冷却器、物料流程可为1～4流程。

3JK型侧板为分体式、小块结构，规格变化容易、维修方便。

【技术特性】

　　 设计温度：-30～150℃

　　 设计压力：0.3MPa (非标改进型设备已在0.5MPa下使用)

     换热面积：0.8～150m2

执行标准：参照HG/T3187-1999《矩形块孔式石墨换热器》

系列参数表

注：1、管口规格中的dB为该管口的内径，Dg为管法的公称直径，2、管口a、b、c、d、法兰密封面尺寸见说明书，3、管法尺寸按HG5006-68PG10、Dg规定。
