【结构和特点】

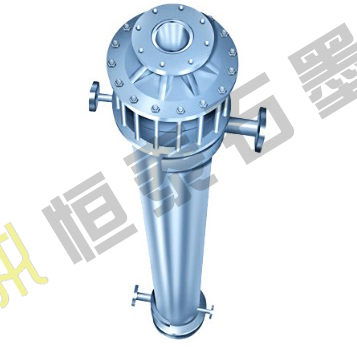

列管式石墨换热器是由浸渍石墨管板加挤压石墨换热管，用粘接剂粘接组成管束，放置于钢制圆筒壳体内，两端设置不透性石墨材料或其他防腐蚀材料制的封头，分别用螺栓紧固而成。管板一头固定、一头可以自由浮动，浮动管板的外圆密封一般用盘根密封，也用“O”型圈密封。

本设备一般由Φ22/Φ32mm挤压石墨管组装。也可生产Φ25/Φ37mm、Φ36/Φ50mm石墨管组装。

本设备结构简单、紧凑、流体阻力小，可制造大型设备。但耐压、耐温较块孔式低。适用于非强烈冲击、振动较小的场合，并以作冷却（冷凝）器为好。

本设备分I型和II型，I型不带气液分离器、II型带气液分离器，作冷凝器时应选用带气液分离器结构。

【技术特性】

设计压力：管程：0.3MPa(DN≤900)、0.2MPa(DN＞900)

　　      壳程：0.5MPa(DN≤1100)、0.4MPa(DN＞1100)
　　设计温度：管程：-20℃～130℃

　　      壳程：-20℃～120℃

换热面积：5～810m2,可根据用户需要设计、制造810m2以上的换热器。

执行标准：HG/T3112-1998《浮头列管式石墨换热器》

【主要优点】

1）所有的密封都容易检查

2）低压力降

3）产品规格大

4）传热效率高

5）价格便宜

【用途】

本系列产品可用作冷却器、冷凝器。
